DBØRTV Amateurfunk Relais Rheine

Technische Daten:

TX QRG: 2342,0 MHZ
Steuersender ATVS1310 und Basisbandaufbereitung BBA von RSE.
Selbstbau PLL von Stefan, DK4QF.
Zwischengeschaltete PA nach DC0DA mit 1W Ausgangsleistung.
Nachgeschaltete PA, Werner Elektronik mit 6W Ausgangsleistung.
Rohrschlitzstrahler mit 16 Schlitzen, horizontal rundstrahlend und
fünfkreisiges Interdigitalfilter von Heinrich DC0BV.

RX QRG: 1278,25 MHZ
Empfangskonverter von SHF Elektronik mit nachgeschaltetem
modifizierten analogen Satellitenreceiver.
Vierfach gestockter Kastenstrahler und Fünfkreisiges Interdigitalfilter
mit nachgeschaltetem Empfangsvorverstärker von Heinrich, DC0BV.

RX-QRG: 10440,0 MHZ
Empfangskonverter von SHF Elektronik mit nachgeschaltetem
modifizierten analogen Satellitenreceiver.
Rohrschlitzstrahler mit 16 Schlitzen und fünfkreisiges Interdigitalfilter
von Walter, DC6QT.

Bild-/Tonabstand: RX und TX 5,5 MHZ


Fotos



Blockschatbild



User auf DB0RTV

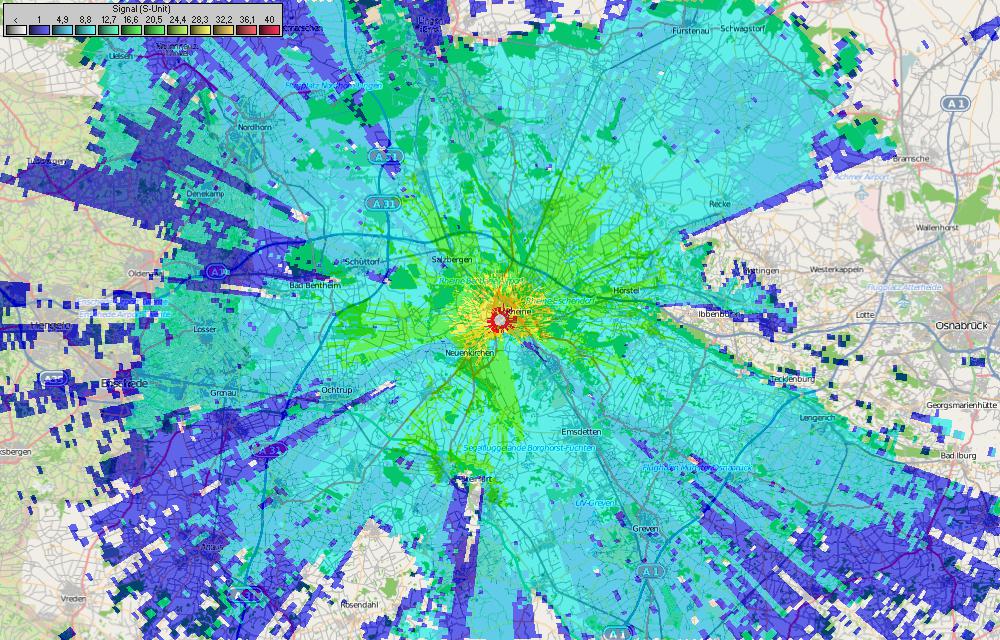

Reichweitenkarte 13cm ATV.
10 Meter Antennenhöhe und
Antennengewinn 10db.


Kamera Remote via ATV DTMF
2=hoch, 8=runter,
4=links, 6=rechts
#=tele, *=wide
