DBØRTV Amateurfunk Relais Rheine

Technische Daten:

Einstiegs- TX/RX-QRG: 145,6125 MHZ -600 kHz
Modifizierter Grundig MoviTalk 110 Comunitytransceiver,
baugleich mit KYODO KG110, 10W Ausgangsleistung.
Diamond Rundstrahlantenne X510N mit 8,3dB Gewinn.
Duplexweiche nach W1GAN.
Empfangsvorverstäker von SHF Elektronik.

Transceiver-Steuerung:

Modifizierte und angepasste Transceiversteuerung von
DK3WX und DL2ROA.

Echolink-Steuerung:

Echolink-Interface von DL5MGD.

Echolink-Anbindung an das Internet:

PC AMD Athlon XP 3000 mit Echolink Software vers. 2.0.908.
Ubiquiti 5,6 gHz Wlan Router als Internetgateway.

Fotos


Blockschaltbild

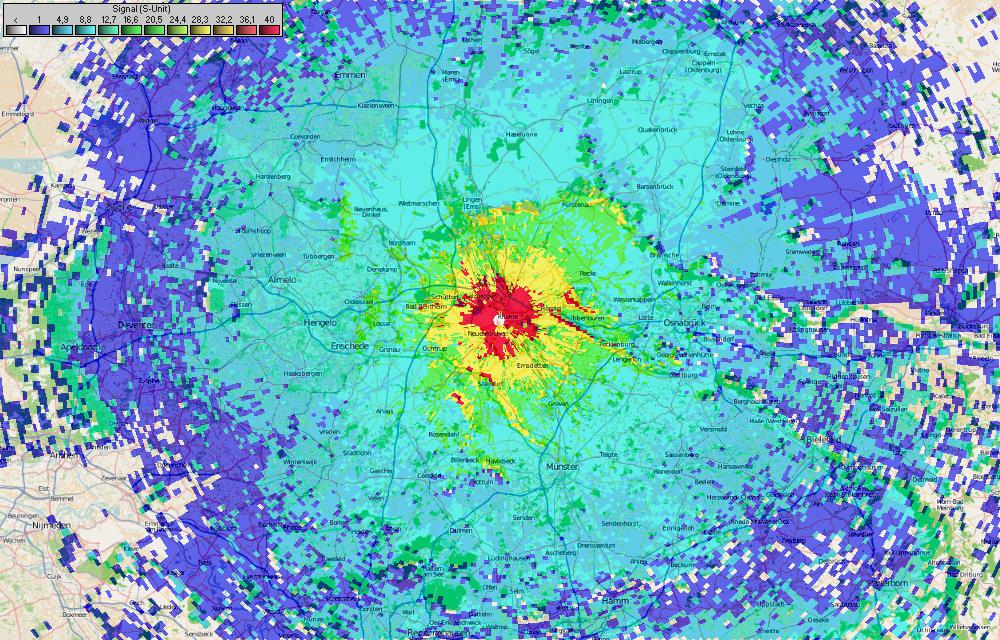

Reichweitenkarte 2m Fonie.
10 Meter Antennenhöhe und
Antennengewinn 0db.

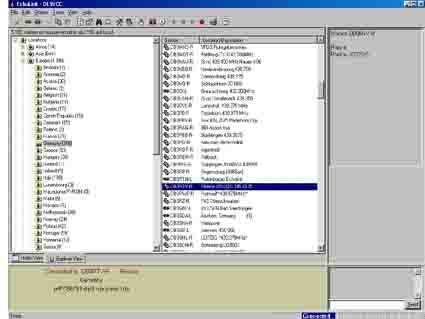

Link auf die offizielle Webseite
von echolink.org
Das Echolinkprogramm sowie
alle Infos findet man hier.


Link auf die deutschsprachige
Hilfeseite über Echolink
mit Einstellhinweisen etc.
