DBØRTV Amateurfunk Relais Rheine

Technische Daten:

Einstiegs- TX/RX-QRG: 438,5125 MHZ -7,6 Mhz
Motorola GM360 mit 6W Ausgangsleistung.
Diamond Rundstrahlantenne X510N mit 11,7dB Gewinn.

Knotenrechner:
Rhein Main Network Controller RMNC mit:
1 Busplatine
1 Resetkarte
1 Busmonitorplatine
1 Solomasterkarte
1 Kanalrechnerkarte mit Kissinterface
5 Kanalrechnerkarten mit Modem für Userzugang oder Interlink
1 RPC Funkrufsteuerkarte

Linkstreckentransceiver:
Interlink TRX I und III nach DF9IC und DL5UY 0,8W Ausgangsleistung.
Flachantenne mit 6 Dipolen und 6dB Gewinn für den Interlink
nach DB0DY, Lengerich.
Gitterparabolspiegel mit Rohrschlitzstrahler und 18dB Gewinn für
den Interlink nach DB0MSC, Nienberge.

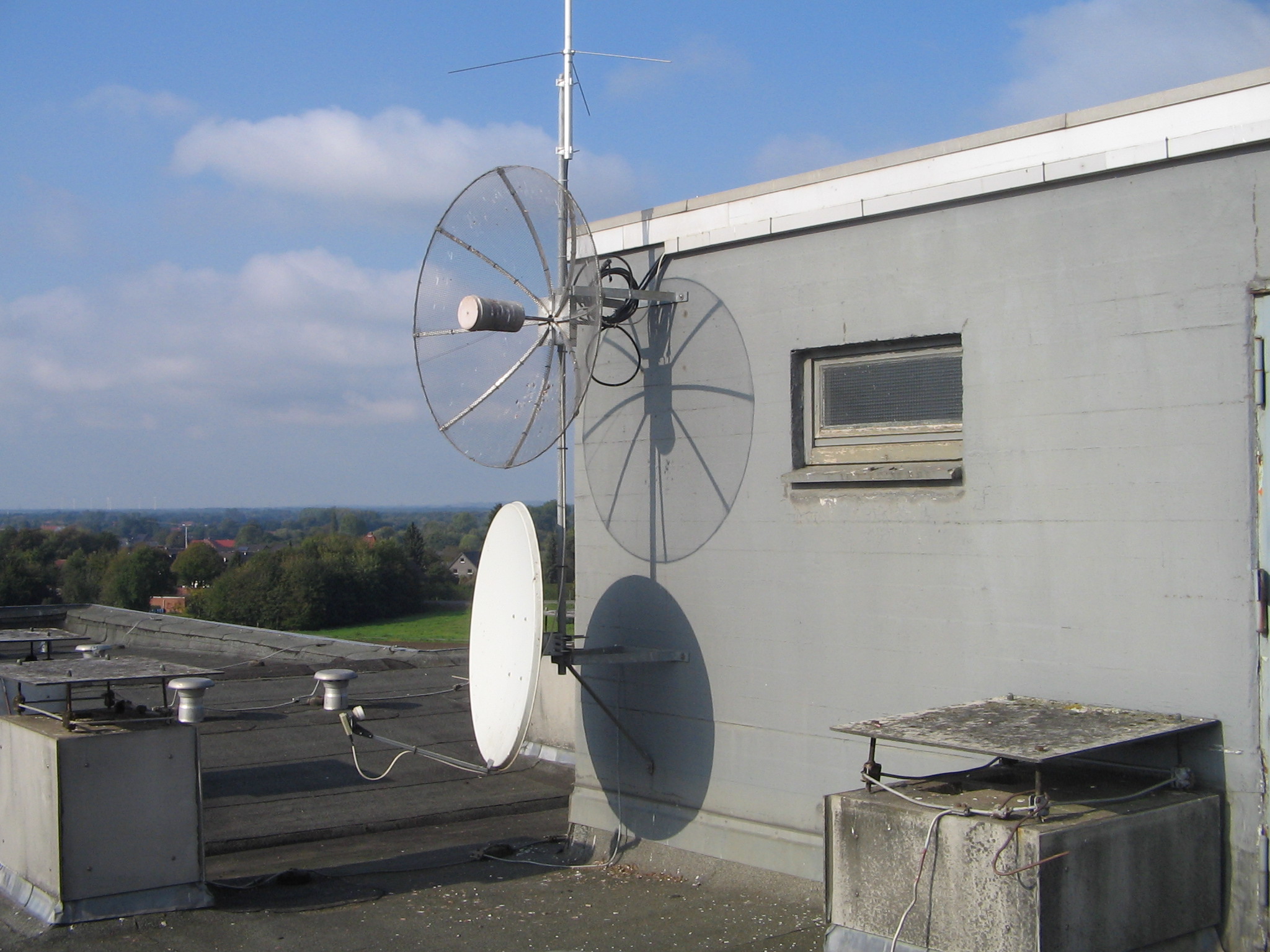

Gitterspiegel nach DB0MSC

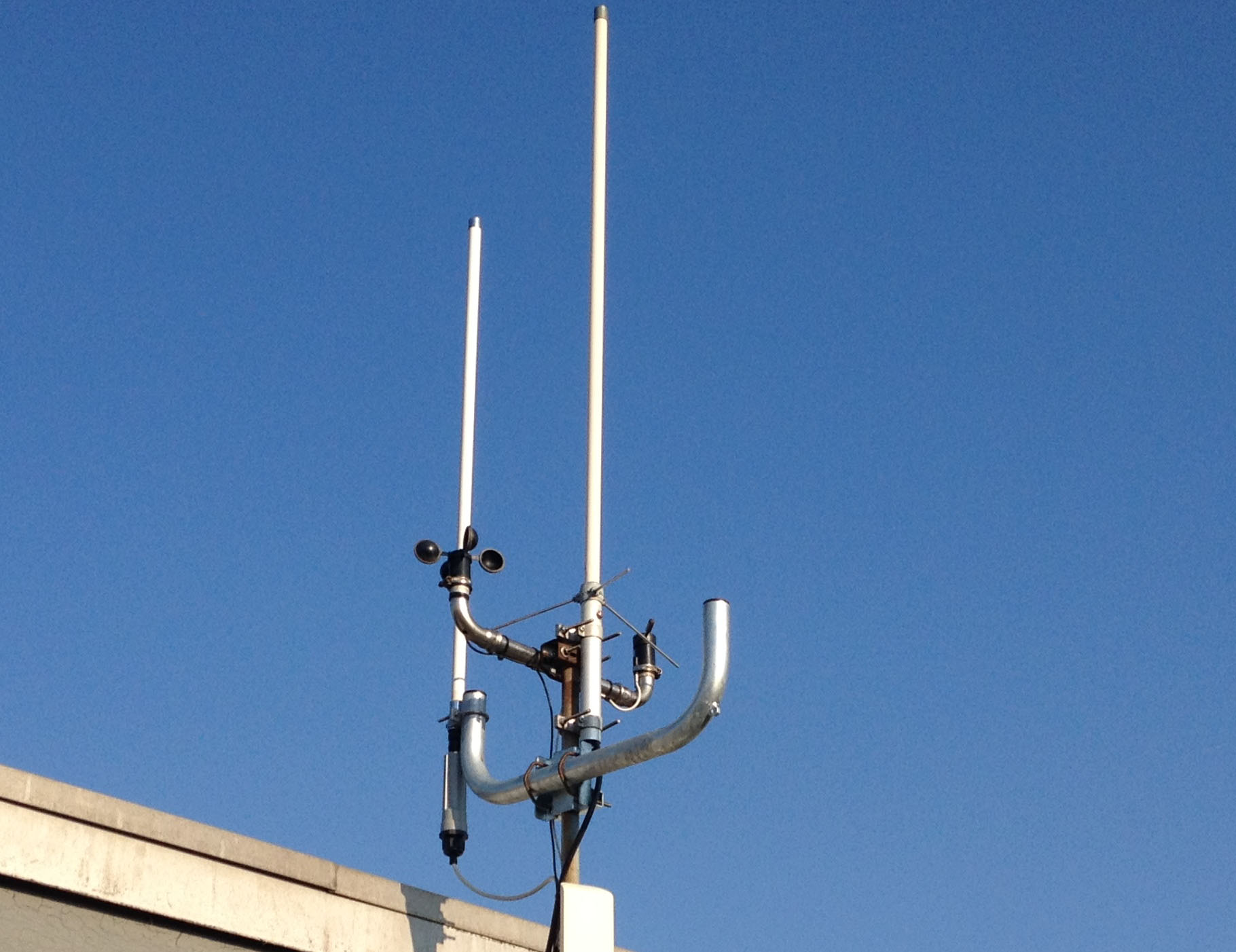

Flach- u. Userzugangsantenne

Blockschaltbid

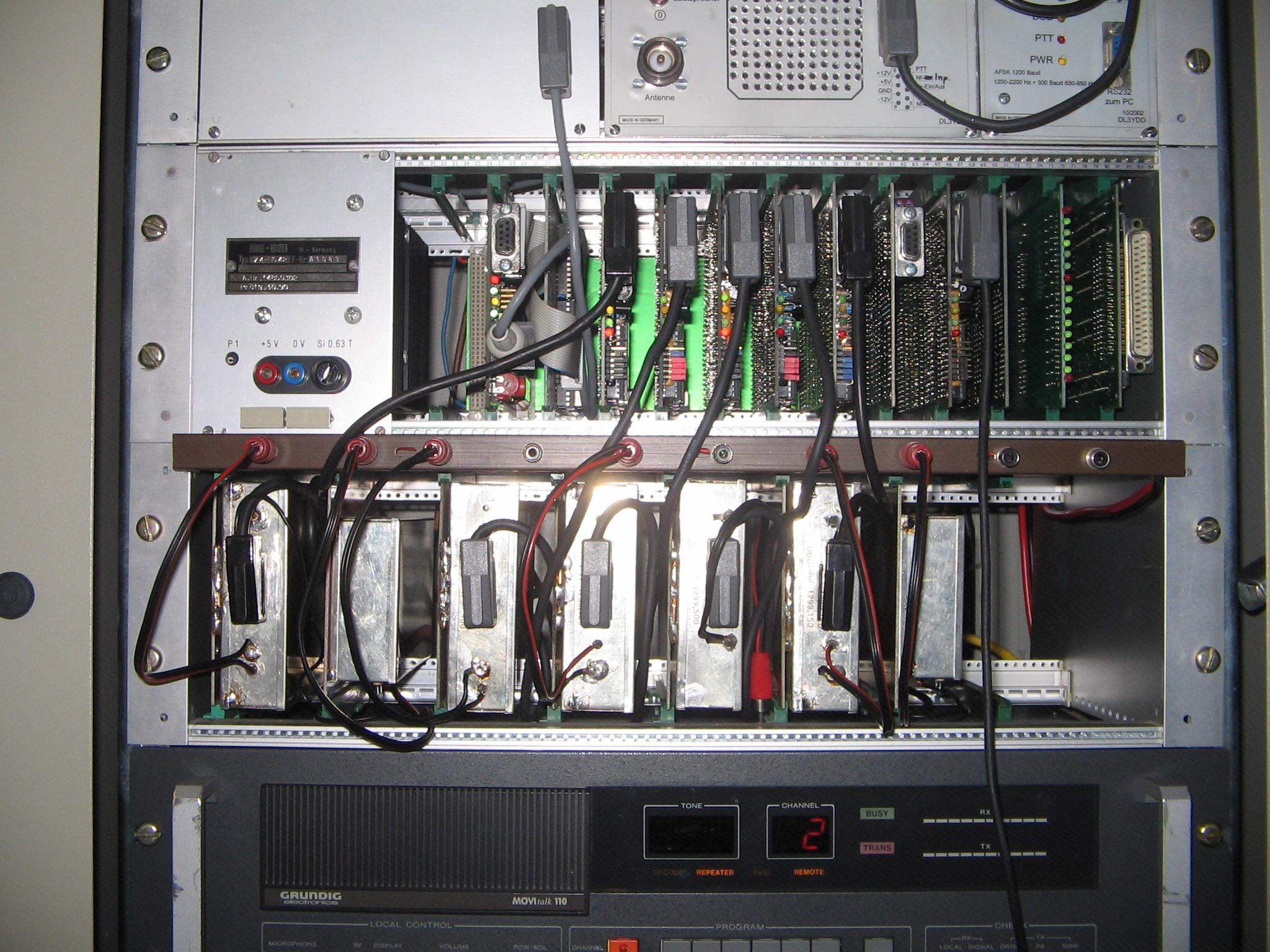

RMNC Knotenrechner und
LinkTRX I und III

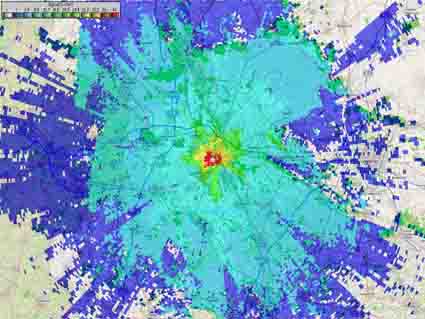

Reichweitenkarte 70cm PR.
10 Meter Antennenhöhe und
Antennengewinn 0db
